Dlaczego kocioł gazowy i ogrzewanie podłogowe wymagają innego projektu przy modernizacji domu

Właściciel domu jednorodzinnego planujący modernizację instalacji grzewczej nierzadko staje przed decyzją o połączeniu istniejącego źródła ciepła z nowym systemem oddawania energii. Próba zintegrowania kotła gazowego z płaszczyznowym ogrzewaniem podłogowym wymusza dokładne sprawdzenie parametrów technicznych całego układu. Wymienniki płaszczyznowe pracują na znacznie niższych temperaturach zasilania niż tradycyjne grzejniki ścienne. Połączenie tych dwóch technologii wymaga zniwelowania różnic ciśnień i temperatur, aby uniknąć szybkiego zużycia podzespołów oraz nadmiernego spalania paliwa. Poprawnie zaprojektowana hybryda opiera się na precyzyjnym sterowaniu i odpowiedniej armaturze mieszającej.

Dlaczego kocioł kondensacyjny wymaga niskich temperatur

Urządzenia kondensacyjne osiągają najwyższą sprawność roboczą, gdy woda wracająca z obiegu ma odpowiednio niskie parametry. Wykroplenie pary wodnej ze spalin następuje przy temperaturze powrotu poniżej 57°C. Ogrzewanie podłogowe dobrze wpisuje się w ten reżim pracy, ponieważ jego zasilanie oscyluje najczęściej w granicach od 30 do 40°C. Parametr powrotu spada wówczas do poziomu pozwalającego na pełne wykorzystanie zjawiska kondensacji, co przekłada się na wysoką efektywność spalania gazu.

Korzyści z kondensacji szybko znikają, gdy zmodernizowany układ łączy systemy o różnych wymaganiach bez odpowiedniego przygotowania. Przebudowa istniejącej instalacji, w której pozostawiono część starych grzejników, tworzy obiekt dwuparametrowy. Bezpośrednie wpięcie kotła w mieszany układ skutkuje zaburzeniem przepływów. Aby tego uniknąć, instalatorzy montują grupy pompowe wyposażone w zawory mieszające. Moduły te obniżają temperaturę medium tłoczonego w pętle podłogowe, pozwalając jednocześnie na podanie cieplejszej wody na kaloryfery.

Na parametry pracy wpływa również automatyka pogodowa. Regulator umieszczony na zewnątrz budynku na bieżąco monitoruje warunki atmosferyczne i samodzielnie koryguje krzywą grzewczą. Brak czujnika pogodowego zmusza kocioł do pracy na sztywnych parametrach, co w okresach przejściowych prowadzi do niepotrzebnego przegrzewania instalacji. Dostosowanie temperatury zasilania do aktualnych strat ciepła budynku chroni urządzenie gazowe przed częstym taktowaniem, czyli krótkotrwałym włączaniem i wyłączaniem palnika.

Sterowanie strefowe i konstrukcja wylewki grzewczej

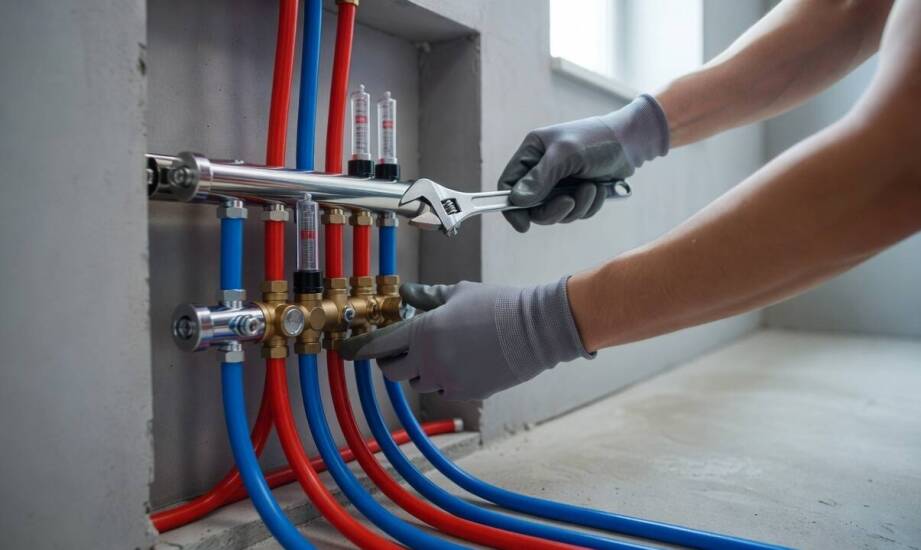

Samo źródło ciepła nie gwarantuje komfortu, jeśli dystrybucja wody w budynku napotyka na opory hydrauliczne. Pętle ogrzewania podłogowego mają różną długość, co naturalnie różnicuje opory przepływu cieczy. Zrównoważenie hydrauliczne na rozdzielaczach gwarantuje równomierne nagrzewanie wszystkich pomieszczeń. Wykorzystuje się do tego rotametry, które dławią zbyt silny strumień na najkrótszych pętlach i wymuszają tłoczenie wody do najodleglejszych zakątków domu.

Uzupełnieniem fizycznego dławienia przepływów jest sterowanie strefowe. Montaż termostatów w każdym pokoju oraz siłowników na belce rozdzielacza pozwala na odcięcie dopływu ciepła do przestrzeni, które osiągnęły już zadaną temperaturę. Eliminacja zjawiska przegrzewania obniża koszty eksploatacji i poprawia bilans energetyczny obiektu.

Szybkość reakcji systemu na sygnał z termostatu zależy w dużej mierze od parametrów samej posadzki. Standardowa wylewka anhydrytowa lub cementowa narzuca warstwę od 5 do 7 centymetrów grubości ponad górną krawędź rury. Gruba płyta grzewcza gromadzi ogromne ilości energii, oddając ją powoli przez wiele godzin. Zwiększa to bezwładność cieplną, co utrudnia szybkie obniżenie temperatury na przykład w sypialni przed snem. Zmniejszenie grubości jastrychu przyspiesza reakcję układu, ale wymaga zastosowania specjalistycznych mieszanek o podwyższonej wytrzymałości mechanicznej. Niezbędna jest również warstwa izolacji termicznej pod rurami, która kieruje strumień ciepła wyłącznie ku górze.

Najczęściej spotykanym błędem przy modernizacjach jest brak profesjonalnego bilansu cieplnego. Prowadzi to do zbyt rzadkiego układania rur w strefach brzegowych. Instalatorzy próbują później ratować sytuację, podnosząc temperaturę zasilania powyżej bezpiecznych 50°C. Zbyt gorąca woda powoduje pękanie jastrychu, uszkodzenia okładzin podłogowych i dyskomfort dla użytkowników.

Decyzja o przebudowie instalacji grzewczej

Zastąpienie tradycyjnych grzejników systemem płaszczyznowym przy jednoczesnym pozostawieniu lub wymianie kotła gazowego to poważna inwestycja budowlana. Taki układ ma techniczne uzasadnienie w obiektach poddanych głębokiej termomodernizacji. Ograniczenie strat ciepła w budynku pozwala na w pełni efektywne wykorzystanie niskotemperaturowego źródła ciepła. Jeżeli obiekt charakteryzuje się słabą izolacją przegród, instalacja płaszczyznowa może nie pokryć zapotrzebowania na energię podczas mrozów, zmuszając urządzenie do pracy poza ekonomicznym zakresem kondensacji.

W starszym budownictwie o znacznym zapotrzebowaniu na moc często opłaca się najpierw przeprowadzić ocieplenie ścian i dachu, a dopiero w drugim kroku modyfikować system dystrybucji ciepła. Wszelkie prace instalacyjne wymagają spójnego podejścia do automatyki, przepływów i konstrukcji posadzek. W ramach swojej praktyki instalacyjnej firma Hydro-San Tomasz Rola z Role montuje ogrzewane podłogi w Łukowie oraz okolicznych miejscowościach, opierając się na precyzyjnych bilansach cieplnych budynków. Zgranie generatora ciepła z wylewką grzewczą determinuje bezawaryjność nowej instalacji przez kolejne dziesięciolecia.
